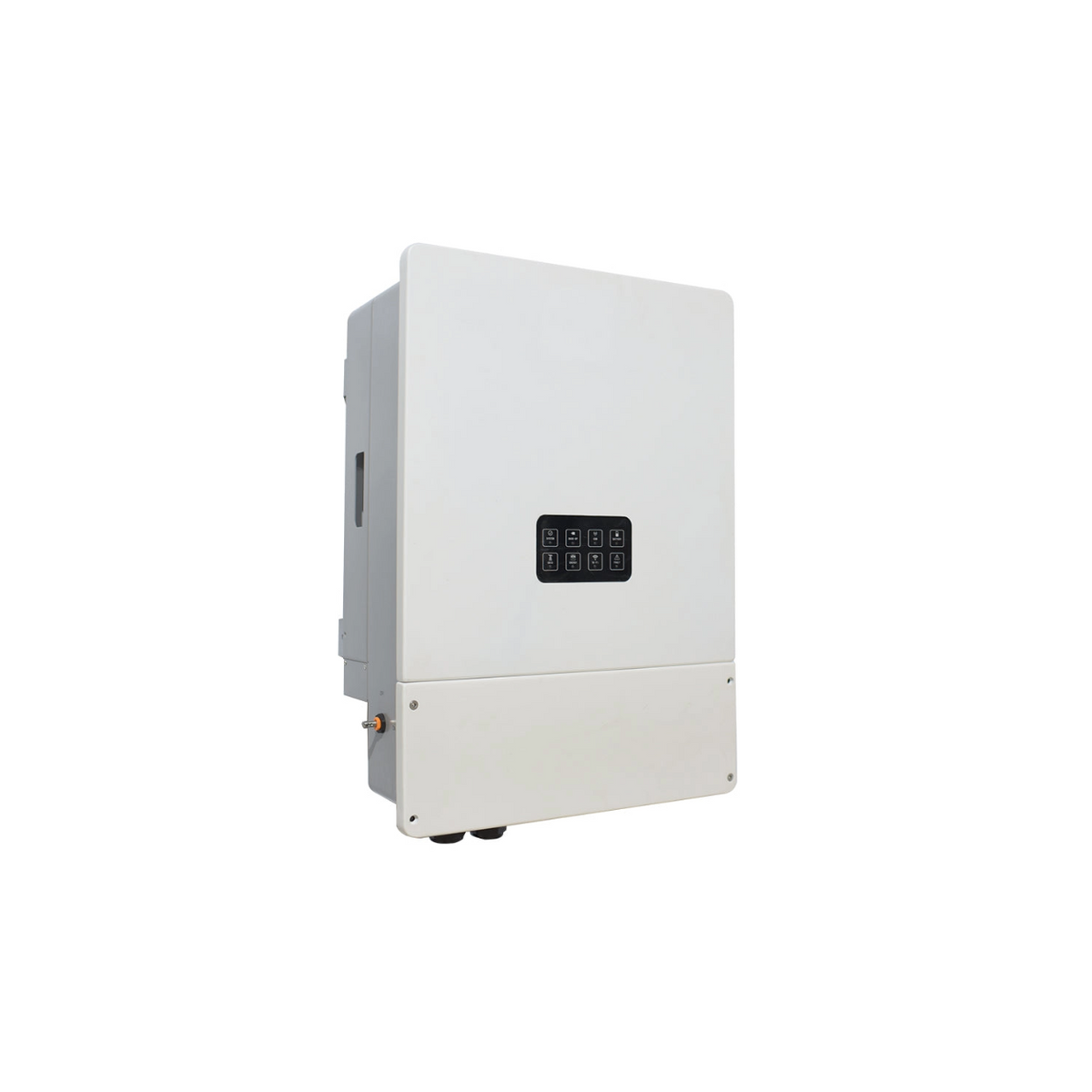

Utilisation diversifiée des onduleurs connectés au réseau dans les systèmes d'énergie éolienne et solaire

Onduleurs connectés au réseau pour éoliennes

Les onduleurs réseau pour éoliennes sont des composants clés qui convertissent l'énergie électrique produite par les éoliennes en un format adapté au réseau électrique public. Ces onduleurs sont essentiels pour alimenter le réseau en électricité et garantir la qualité de l’énergie. Les principales caractéristiques et fonctions sont :

• Conversion du courant continu (CC) en courant alternatif (CA) : L’onduleur convertit le courant continu produit par l’éolienne en courant alternatif de même fréquence et de même tension que le réseau électrique public. Ceci permet une injection transparente dans le réseau.

• Suivi du point de puissance maximale (MPPT) : Cette technologie optimise la production d’énergie en ajustant en permanence le point de fonctionnement de l’éolienne afin de maximiser la puissance éolienne produite. Ce résultat est obtenu grâce à la surveillance des conditions de vent et de la puissance de sortie de l’éolienne.

• Synchronisation avec le réseau : Les onduleurs raccordés au réseau garantissent la synchronisation de l’énergie produite avec le réseau électrique. Cette synchronisation est essentielle à la sécurité et à la stabilité du réseau et permet d’éviter les coupures.

• Dispositifs de sécurité : Ils sont équipés de divers dispositifs de sécurité pour garantir un fonctionnement sûr. Ceux-ci comprennent une protection contre les surcharges, une protection contre la surchauffe et la capacité d’interrompre l’alimentation électrique en cas de coupure de réseau (fonction anti-îlotage).

• Surveillance et contrôle : De nombreux onduleurs raccordés au réseau offrent des fonctions de surveillance intégrées permettant de suivre les performances de l’éolienne en temps réel. Cette surveillance peut se faire via une application ou un portail web, facilitant ainsi le suivi des données de fonctionnement, de la production d’énergie et de l’état du système.

• Intégration facile : Ces onduleurs sont conçus pour s'intégrer à diverses éoliennes et systèmes de gestion de l'énergie, ce qui facilite leur adaptation à différentes applications et types d'installation.

• Utilisation comme onduleur solaire : Les onduleurs connectés au réseau peuvent également servir d’onduleurs solaires pour convertir l’énergie en courant continu (CC) produite par les modules solaires en courant alternatif (CA) compatible avec le réseau. Ils sont ainsi polyvalents et peuvent être utilisés aussi bien dans les applications éoliennes que solaires.

• Modes de fonctionnement : L’onduleur peut fonctionner avec des batteries pour stocker l’énergie excédentaire ou sans batteries pour injecter directement l’électricité produite dans le réseau. Ceci offre une grande flexibilité en matière d’approvisionnement énergétique et d’utilisation des énergies renouvelables.

Les onduleurs connectés au réseau sont essentiels à l’efficacité et aux performances des éoliennes, car ils garantissent que l’énergie générée peut être utilisée efficacement et injectée dans le réseau électrique. Ils contribuent ainsi à promouvoir les énergies renouvelables et à réduire la dépendance aux énergies fossiles.

Paramètres généraux

• Batterie: Batterie au lithium ou au plomb
• Tension nominale de la batterie: 48V
• Capacité maximale de charge/décharge: 50A (configurable)

Paramètres d'entrée PV

• Tension d'entrée CC maximale: 500V
• Espace de réunion des députés: 120 à 450 V
• Maximaler Eingangsström: 18A (varie selon le modèle)

Paramètres de sortie CA (sur réseau)

• Puissance nominale: Selon modèle (3-6 kVA)
• Puissance de sortie maximale: 15% au-dessus de la puissance nominale
• puissance nominale: Différent selon le modèle
• Fréquence de sortie: 50 / 60Hz
• THD (distorsion harmonique totale): <2%

Paramètres de sortie CA (hors réseau)

• Puissance de sortie maximale: 1,5N pendant 60s, 2N pendant 5s, 3,2N pendant 15ms (selon modèle)
• Puissance nominale (hors réseau): Différent selon le modèle
• THD (distorsion harmonique totale): <2%

Efficacité

• Efficacité maximale (PV):% 97,6
• Efficacité européenne (PV):% 97

Fonctions de protection

• Protection PV contre l'inversion de polarité
• protection de court-circuit
• Protection contre les surtensions
• protection de la batterie

Ces onduleurs sont polyvalents et offrent des options pour fonctionner avec ou sans batteries, selon vos besoins.
